Máquina automática para aplicar ilhós e cordão de etiquetas AS-570
Máquina para etiquetas que combina perfuração automatizada, inserção de ilhós metálicos, amarração de etiquetas duplas, atamento e contagem em uma única passagemA máquina automática para ilhós e cordões AS-570 foi projetada para produtos que exigem fixação ilhós e encordoamento, incluindo aplicações de amarração de etiquetas. A perfuração, inserção de ilhós, agrupamento de etiquetas, encordoamento, amarração e contagem são concluídos automaticamente em um único processo.
A máquina permite perfurar e inserir ilhós enquanto amarra simultaneamente duas etiquetas de tamanhos diferentes, além de permitir a amarração de etiquetas individuais.
Aplicações
- Etiquetas para vestuário e acessórios
- Etiquetas para bagagem
- Etiquetas de fragrâncias
- Etiquetas de bens de consumo diário, incluindo lanches, óleo comestível e produtos alcoólicos
- Cartões de instrução de produtos

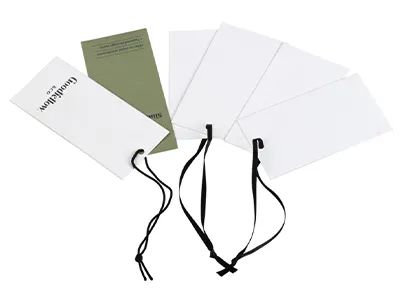

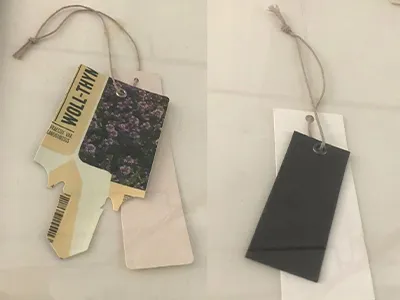

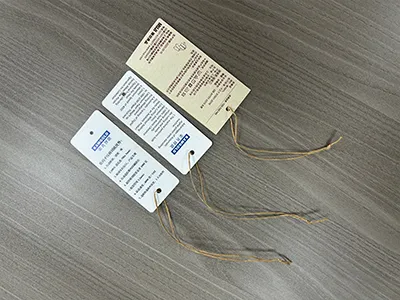

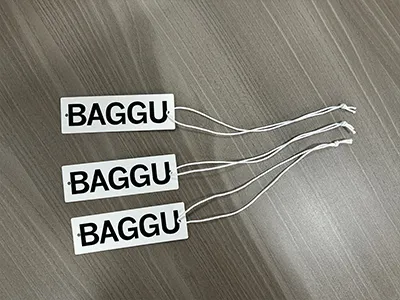

Exemplos
Fluxo do processo
1. Perfuração
2. Fixação do ilhós
3. Encordoamento
4. Amarração
Componentes principais

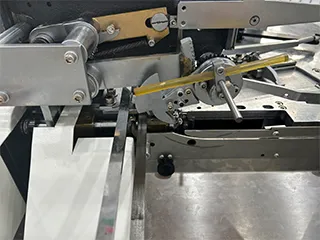

Unidade de amarração

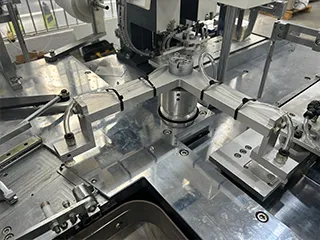

Unidade de agrupamento de etiquetas
Unidade de perfuração e inserção do ilhós
Unidade de alimentação de cartões

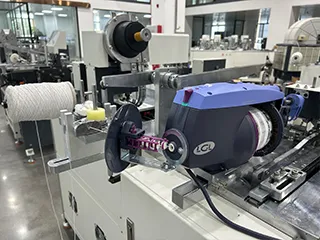

Unidade de alimentação do cordão
Especificações técnicas
| Modelo | |
|---|---|
| Velocidade | 2000-5000 peças por hora |
| Tamanho da etiqueta | 22 × 50 a 80 × 135 mm |
| Diâmetro padrão do furo | 4.2 mm com moldes substituíveis |
| Comprimento do encordoamento | 80-180 mm, comprimento estendido máximo de até 480 mm, Comprimento da fita ≥115 mm |
| Diâmetro do cordão | Padrão 0.3-2.1 mm, Largura de fita ≤6 mm, Cordão elástico ≤1.5 mm |
| Comprimento da ponta do cordão | 15-20 mm |
| Espessura da etiqueta | 0.3-1.2 mm |
| Diâmetro do furo aplicável | ≥3 mm |

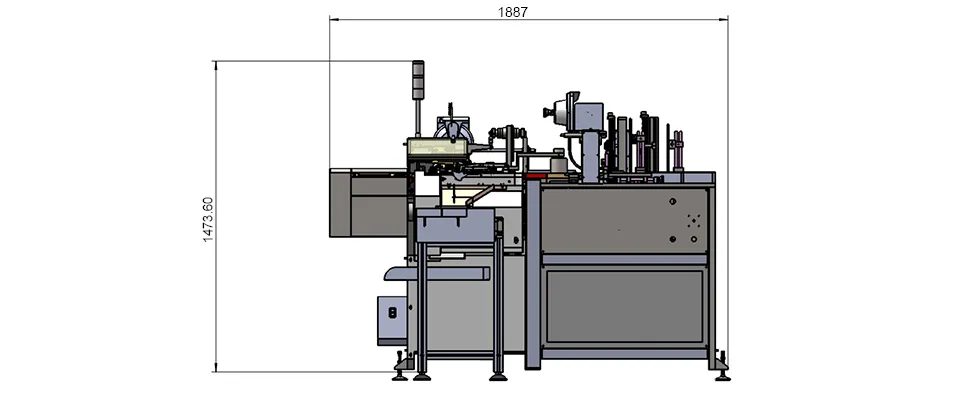

| Dimensões | 1900 × 1100 × 1300 mm |
| Peso | 1200 kg |
| Fonte de alimentação | Trifásico 380 V |
| Potência instalada | 1620 W |
