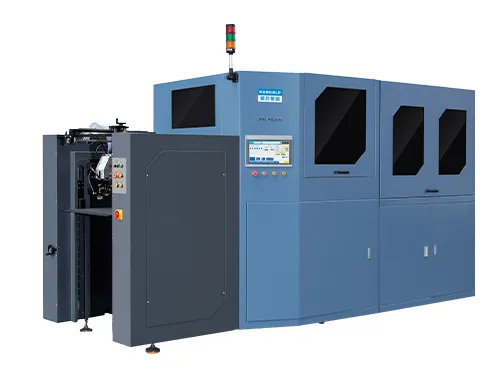

Máquina de corte e vinco plana FC-520/800
Máquina de corte e vinco plana com dispositivo de remoção para cortar, vincar e remover resíduos de cartões, etiquetas, caixas dobráveis e outros produtos de papelão.A máquina de corte e vinco plana foi projetada para cortar etiquetas e caixas dobráveis, integrando vincagem, corte, remoção de resíduos, limpeza de orifícios e contagem em um único processo contínuo.
Um medidor eletrônico combinado com um sistema de alimentação servo garante o transporte contínuo das folhas, enquanto as posições de corte frontal, traseira, esquerda e direita podem ser ajustadas por meio de uma interface touch screen, permitindo uma configuração eficiente e um tempo de transição curto. A distribuição pode ser configurada com distribuição por empilhamento em escala ou distribuição por correia modular, reduzindo operações manuais e melhorando a eficiência no geral.
Características
- Corte e vinco e remoção de resíduos integrados com remoção automática de resíduos de furos e bordas
- Taxa de remoção de resíduos de furos de 100% para furos de 3 mm
- Os produtos cortados com molde não requerem costura.
- Rastreamento automático de desalinhamento na impressão digital
- Utilização de matrizes de corte em compensado com um peso máximo do papel de 1100 g/m².
- Velocidade máxima de até 4000 folhas por hora
- O sistema de distribuição rápida da correia permite que a operação seja feita por uma única pessoa

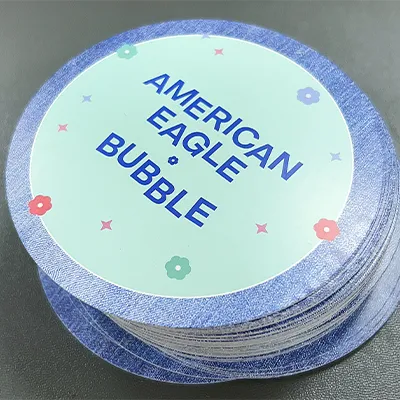

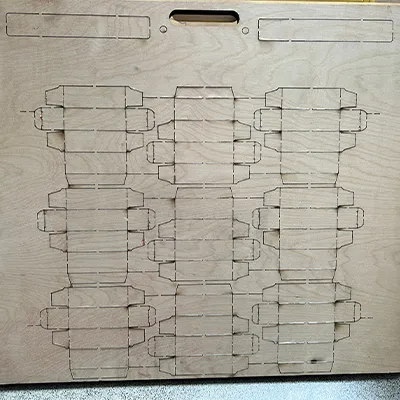

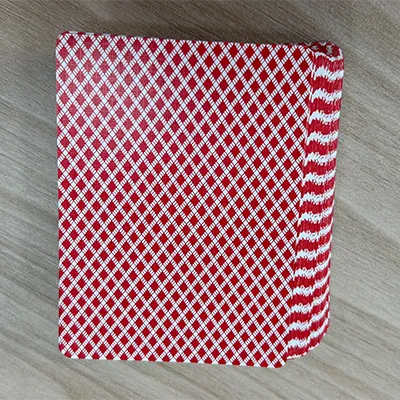

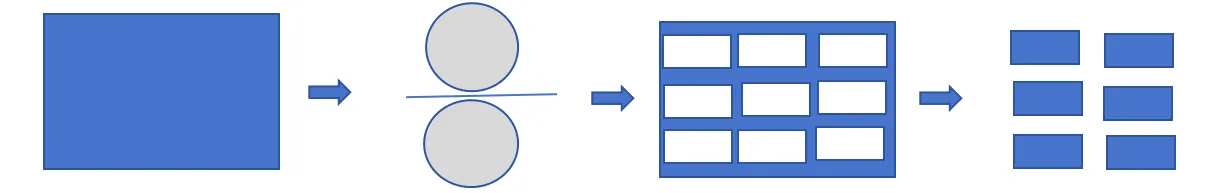

Aplicações

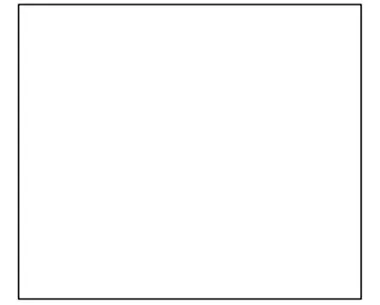

1. Antes do corte e vinco

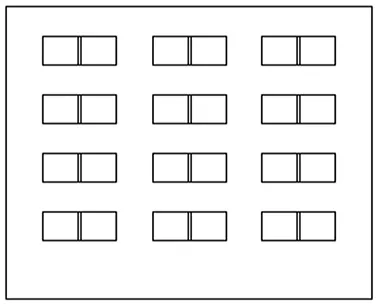

2. Corte e vinco

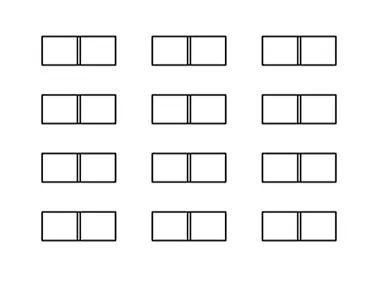

3. Após o corte e vinco
- Componentes principais
- Métodos de distribuição opcionais
Seção de alimentação
Seção de orientação do papel
Seção de corte e vinco
Seção de remoção de resíduos
Seção de distribuição por correia modular

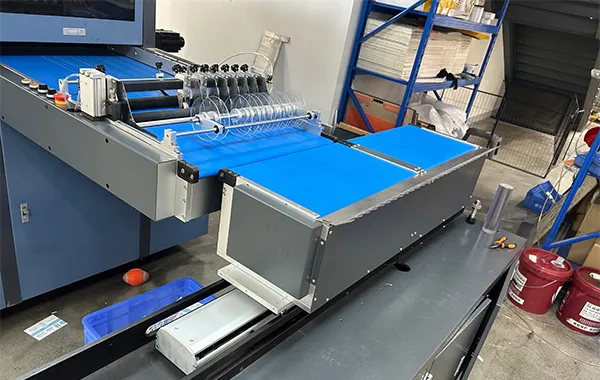

Distribuição por correia modular

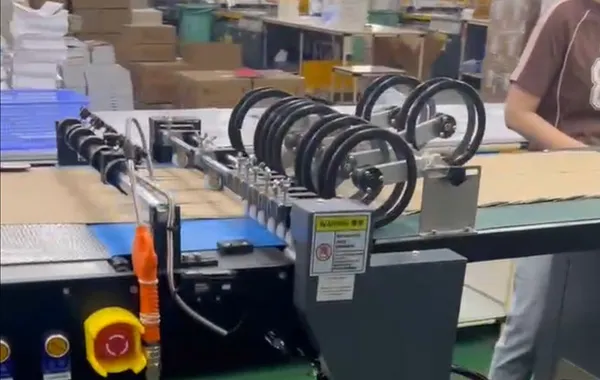

Distribuição em pilhas sobrepostas

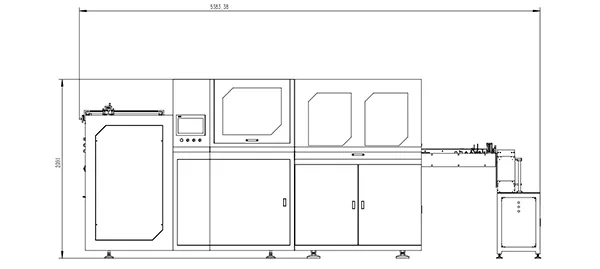

| Modelo | ||
|---|---|---|
| Tamanho máximo da folha | 520 × 620mm | 600 × 800mm |
| Tamanho mínimo da folha | 300 × 300mm | 300 × 300mm |
| Tamanho mínimo da unidade de corte | 32 × 35mm | 32 × 35mm |
| Espessura do papel | 0.2 a 1.2 mm | 0.2 a 1.2 mm |
| Velocidade máxima | 4000 folhas por hora | 4000 folhas por hora |
| Precisão do corte | ±0.2mm | ±0.2mm |
| Margem mínima da garra | 12mm | 12mm |
| Perda mínima da remoção | 4mm | 4mm |
| Dimensões | 6300 × 1720 × 2100mm | 7200 × 2000 × 2100mm |
| Peso | 5600kg | 6500kg |
| Fonte de alimentação | Trifásico 380 V | Trifásico 380 V |
| Potência instalada | 20kW | 22kW |
