FG-420 Máquina de corte e vinco rotativa
Máquina de corte e vinco rotativa com capacidade de corte total e corte superficial para cortar, vincar e remover resíduos de etiquetas, rótulos, cartões e caixas dobráveisA máquina de corte e vinco rotativa com remoção de resíduos foi projetada para etiquetas e caixas dobráveis. O vinco, o corte, a remoção de resíduos e a limpeza de orifícios são concluídos em um único processo.
As operações de corte total e corte parcial podem ser realizadas através do ajuste de moldes flexíveis. O tempo de troca é curto, a operação é simples e os produtos cortados não requerem costura. O equipamento é adequado para aplicações práticas de corte pós-impressão.
| Moldes compatíveis | Moldes opcionais |
|---|---|
| Moldes flexíveis | Moldes gravados |
Características
- Troca rápida entre produtos
- Corte e vinco e remoção de resíduos integrados
- Compatibilidade com sistemas de distribuição rápidos, sendo possível a coleta por um único operador
- Velocidade máxima de 4000 folhas por hora
- Precisão de ±0.2 mm do corte e vinco
- Espessura de papel suportada até 450 g/m² ou 0,48 mm com moldes flexíveis e até 600 g/m² ou 0,8 mm com moldes gravados

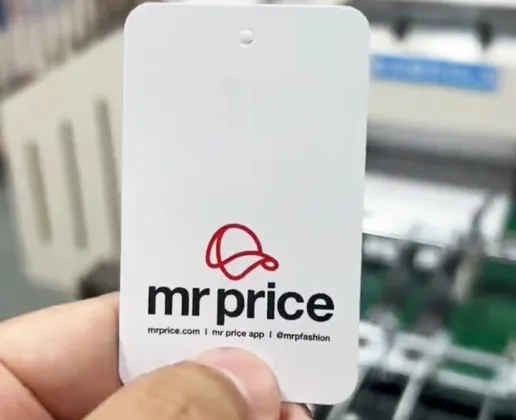

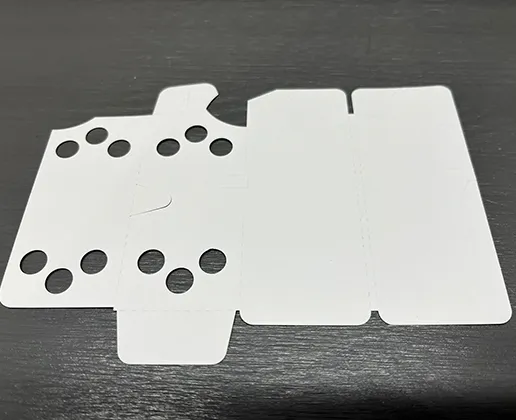

Aplicações
- Etiquetas
- Rótulos
- Cartas
- Cartas de baralho
- Caixas dobráveis
Exemplos
Fluxo do processo
1.Alimentação da folha
2.Corte e vinco
3.Remoção de resíduos
4.Produtos finalizados
5.Coleta
- Componentes principais
- Configurações de distribuição opcionais

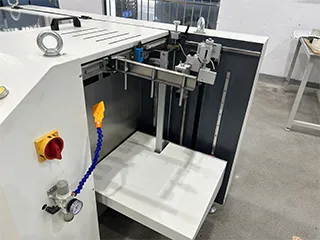

Seção de alimentação

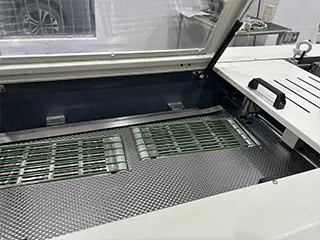

Seção de orientação do papel
Seção de corte e vinco

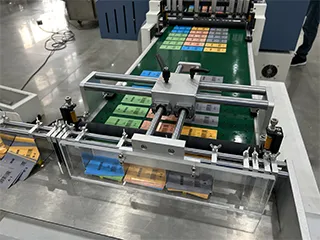

Seção de distribuição

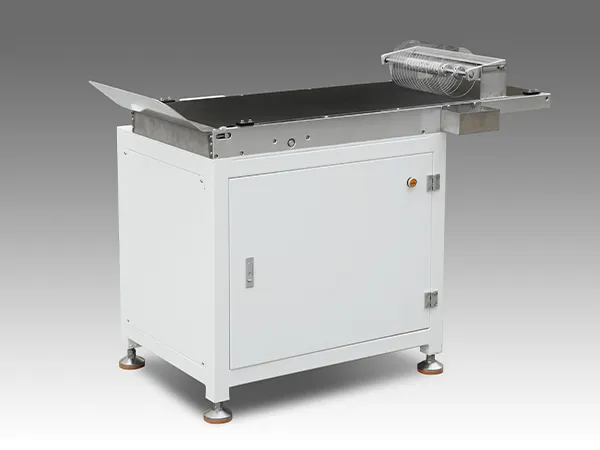

Distribuição em pilhas com correias transportadoras
- São necessários de dois a três operadores para a coleta

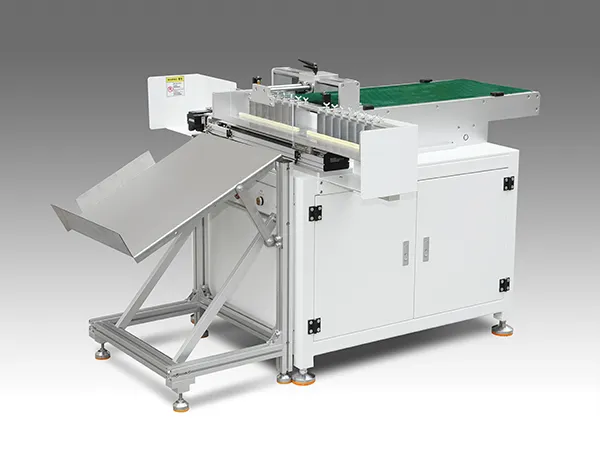

Sistema de distribuição modular
- Reduz a necessidade de trabalho manual e a carga de trabalho do operador de forma significativa
- Melhora e eficiência geral da produção
- A configuração padrão suporta a coleta de sete linhas de produtos com quantidade ajustável com base nos requisitos de produção
- Permite a coleta por um operador

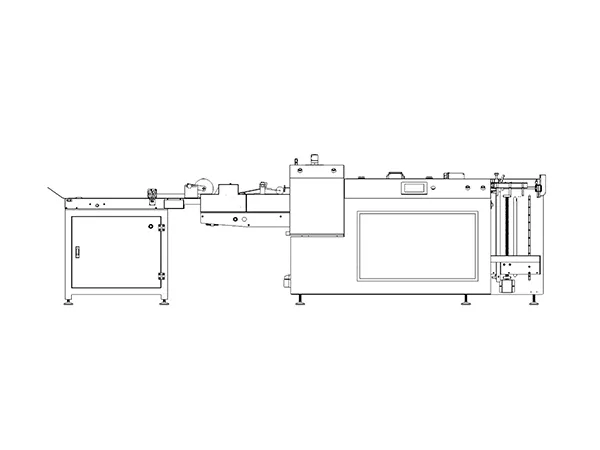

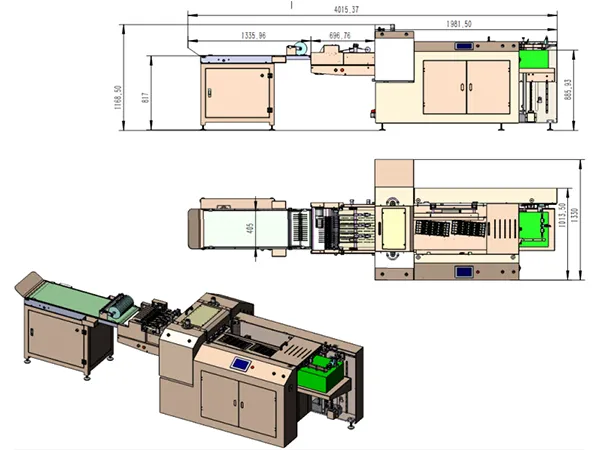

Especificações técnicas
| Modelo | |
|---|---|
| Tamanho máximo do molde gravado | 400 × 520 mm |
| Tamanho mínimo do molde gravado | 160 × 100 mm |
| Tamanho máximo da folha | 400 × 500 mm |
| Tamanho mínimo da folha | 200 × 200 mm |
| Tamanho mínimo da unidade de corte | 32 × 35 mm |
| Espessura do papel | 0.1 até 0.48 mm com 450 gsm |
| Velocidade máxima | 4000 folhas por hora |
| Margem mínima da folha | 10 a 15 mm |
| Perda mínima da remoção | 3 mm |
| Dimensões | 3900 × 1850 × 1400 mm |
| Peso | 1500 kg |
| Fonte de alimentação | Trifásico 380 V |
| Potência instalada | 8 kW |
