Máquina de corte e vinco rotativa FG-620
Máquina de corte e vinco rotativa com capacidade de corte total e corte superficial para cortar, vincar e remover resíduos de etiquetas, rótulos, cartões e caixas dobráveisA máquina de corte e vinco rotativa automática com remoção de resíduos foi projetada para etiquetas penduradas e produtos de caixas dobráveis. O vinco, o corte, a remoção de resíduos e a limpeza de orifícios são concluídos em um único processo.
As operações de corte total e corte parcial podem ser realizadas através do ajuste de moldes flexíveis. O tempo de troca é curto, a operação é simples e os produtos cortados não requerem costura. A máquina é adequada para aplicações práticas de corte pós-impressão.
Características
- Troca rápida do produto
- Corte e vinco e remoção de resíduos integrados
- Compatibilidade com sistemas de coleta rápidos, sendo possível que a operação seja feita por uma pessoa
- Alta velocidade de até 4000 folhas por hora
- Alta precisão de corte e vinco de ±0.2 mm
- Espessura de papel suportada até 400 g/m² ou 0,5 mm com moldes flexíveis e até 600 g/m² ou 0,8 mm com moldes gravados
Aplicações
- Etiquetas
- Rótulos
- Cartões
- Cartas de baralho
- Caixas
Exemplos
Fluxo do processo
1.Alimentação da folha
2.Corte e vinco
3.Remoção de resíduos
4.Produtos finalizados
Componentes principais

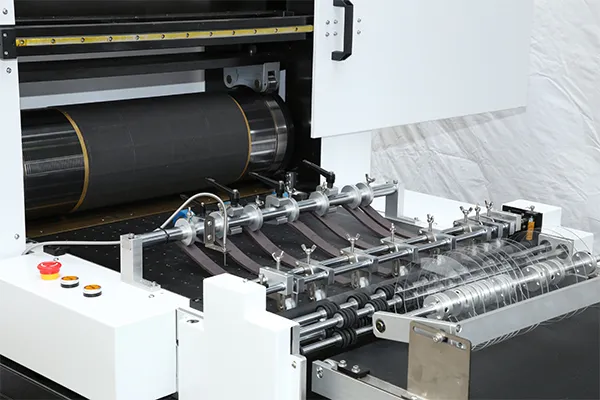

Unidade de corte e vinco e remoção de resíduos

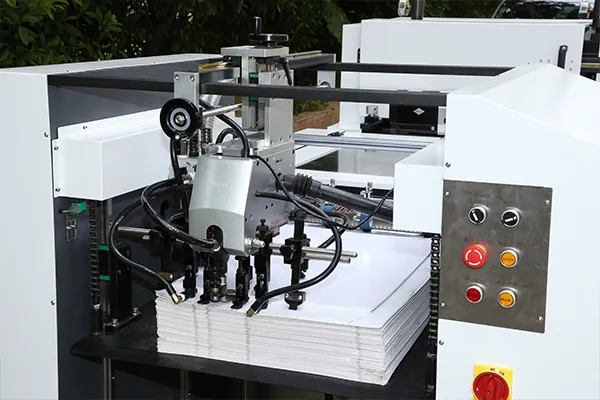

Seção de alimentação
Especificações técnicas
| Modelo | |
|---|---|
| Tamanho máximo do molde | 620 × 650 mm |
| Tamanho mínimo do molde | 160 × 160 mm |
| Tamanho máximo da folha | 620 × 650 mm |
| Tamanho mínimo da folha | 200 × 200 mm |
| Tamanho mínimo da unidade de corte | 35 × 35 mm |
| Espessura do papel | 0.1-0.48 mm |
| Precisão do corte e vinco | ±0.2 mm |
| Velocidade | 4000 folhas por hora |
| Margem mínima da folha | 10-15 mm |
| Perda mínima da remoção | 4 mm |

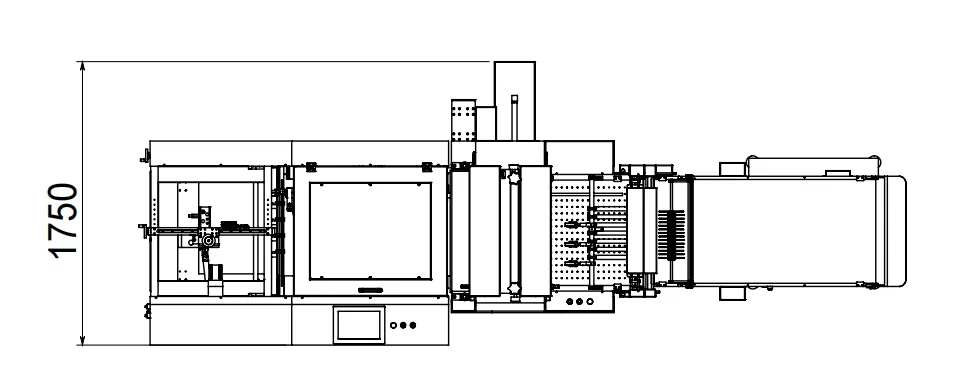

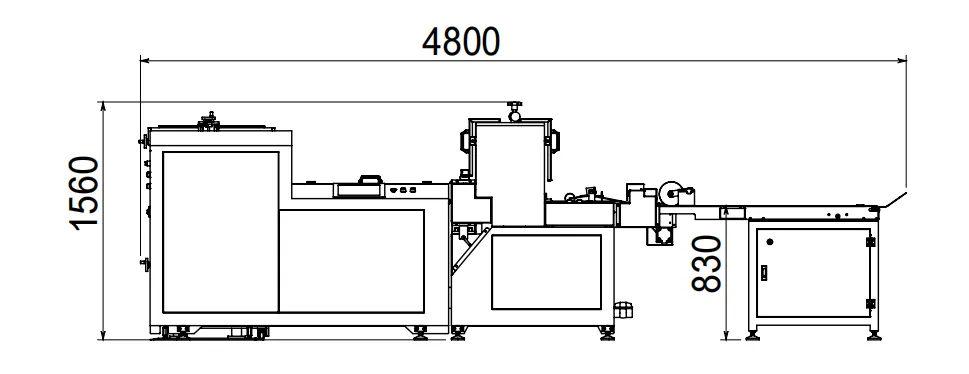

| Dimensões | 4700 × 1750 × 1560 mm |
| Peso | 2500 kg |
| Fonte de alimentação | Trifásico 380 V |
| Potência instalada | 10 kW |
